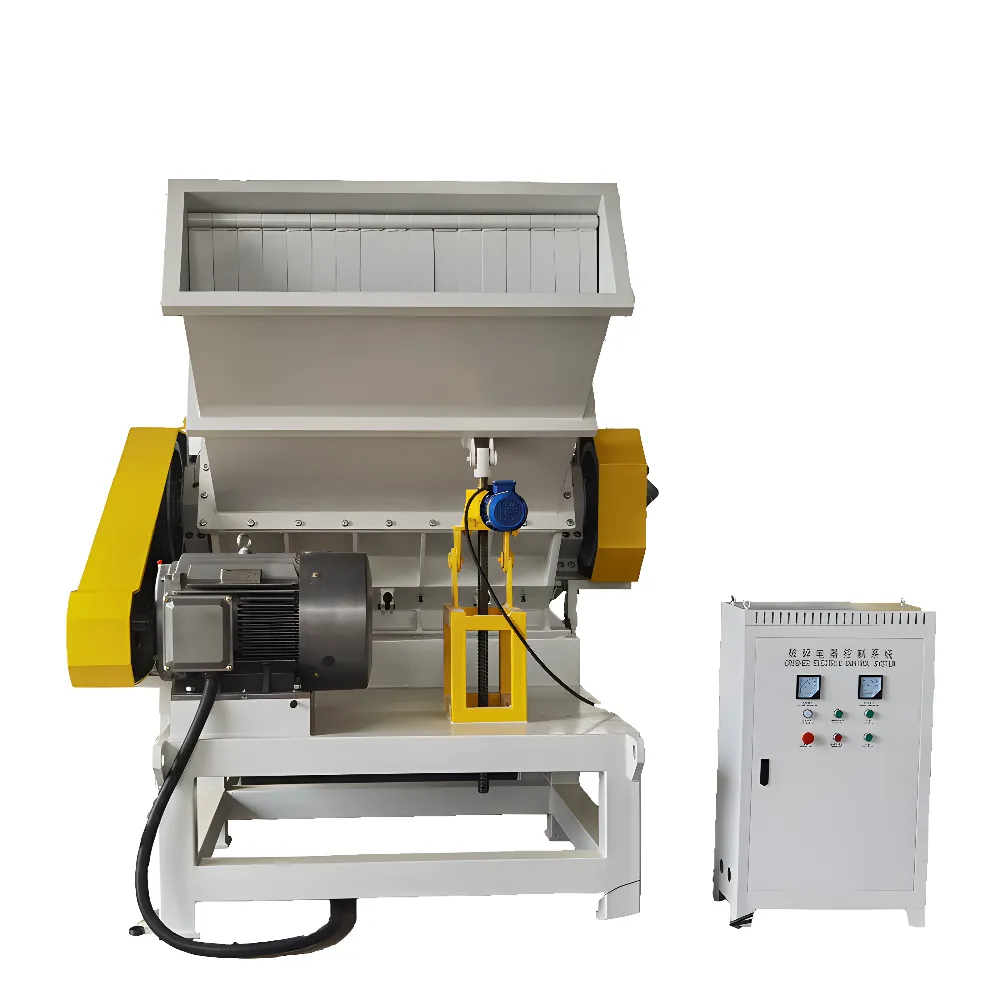

Trituradora horizontal para láminas y bandejas de plástico rígido
Los sistemas trituradoras horizontales proporcionan una reducción de tamaño estable para materias primas de plástico rígido o voluminoso antes del lavado, transporte o procesamiento posterior.
- Configurado según el tamaño del material, el espesor de la pared y la salida objetivo.
- Apto para integración en líneas de preparación de trituración, lavado o triturado.
- Diseñado para trabajos industriales estables y acceso práctico para mantenimiento.
Continuous Wide-Format Sheet & Tray Size Reduction
Engineered specifically for wide-format plastic sheets, thermoformed packaging trays, and hollow moldings, this horizontal crusher eliminates the tedious and costly manual pre-cutting required by traditional top-feed granulators.
Feeding horizontally at an ergonomic low loading height, bulky sheets up to 1500 mm wide are smoothly drawn into the cutting chamber without bridging or kickback. The staggered scissor-cut rotor delivers high-torque progressive shearing that maximizes regrind uniformity while minimizing fines, dust, and electrical demand.
Características clave de nuestra trituradora horizontal de láminas
Geometría del rotor diseñada con precisión y componentes antidesgaste para servicio pesado, fabricados para la reducción continua de tamaño de desechos voluminosos y rígidos.
-
Rotor de corte progresivo en tijera
Las cuchillas rotativas escalonadas de aleación D2/SKD-11 proporcionan un cizallamiento continuo en tijera en todo el ancho de la cámara de corte, evitando picos de sobrecarga del motor y minimizando las proyecciones de material.
-
Soportes de rodamientos exteriores
Los rodamientos de rodillos a rótula para servicio pesado están montados externamente fuera de la cámara de corte, eliminando cualquier contaminación de los rodamientos por polvo abrasivo de plástico, finos o calor por fricción.
-
Calibración configurable del material triturado
Las cribas resistentes al desgaste de cambio rápido (perforaciones de 10 mm a 30 mm) producen un material triturado uniforme con menos del 3% de finos, ideal para la alimentación directa a extrusoras o tanques de lavado.
-
Assisted Hopper & Screen Access
La cámara superior abatible y la cuna deslizante de la criba proporcionan un acceso directo completo, permitiendo el ajuste integral de las cuchillas y el cambio de criba en menos de 45 minutos por un solo operador.
Cómo funciona la trituradora horizontal
La trituradora horizontal combina alimentación controlada, corte del rotor, tamaño de la criba y descarga en una secuencia continua de reducción de tamaño.
Por la abertura de alimentación horizontal baja entran láminas de plástico, bandejas termoformadas, perfiles, purgas o chatarra moldeada voluminosa.
El dispositivo de alimentación hace avanzar el material hacia el rotor a una velocidad adecuada a su tamaño, espesor y carga del motor.
Las cuchillas giratorias cortan el material contra las cuchillas estacionarias hasta que las piezas sean lo suficientemente pequeñas como para alcanzar la criba de tamaño.
El material que pasa por la criba seleccionada sale para recolección, lavado, separación, extrusión o peletización.
Materiales compatibles y formatos de lámina
Una trituradora horizontal maneja una amplia gama de termoplásticos rígidos y semirrígidos. El mejor ajuste depende del espesor de la pared, el contenido del relleno y el tamaño de salida objetivo.
Lámina y perfil de PVC rígido, lámina de ABS, bandejas termoformadas de PS/PET.
Materia prima voluminosa pero liviana donde sobresale la geometría del rotor horizontal: trituración limpia, pocos finos y rendimiento estable de 300 a 1500 kg/h.
Cajas, paletas y tambores de PP y PE; PVC blando; Piezas moldeadas por soplado de HDPE.
Procesable en todos los modelos ECH con cuchillas estándar. Espere que el rendimiento y el tamaño final varíen según el espesor de la pared; confirme la muestra antes de cotizar.
PVC con carga mineral (desechos de pisos SPC), plásticos de ingeniería reforzados con fibra de vidrio, compuestos multicapa.
Posible con cuchillas de aleación resistentes al desgaste y pantallas reforzadas. Díganos el grado de polímero y la carga de relleno y especificaremos el paquete de desgaste adecuado.
Trituradora horizontal versus trituradora estándar de alimentación superior
Ninguno de los diseños es universal. Elija la geometría de alimentación que coincida con la forma, el tamaño y el comportamiento de manipulación de su chatarra de plástico.
| Característica | trituradora horizontal | Trituradora estándar de alimentación superior |
|---|---|---|
| La mejor forma de alimentación | Chapas anchas, bandejas, perfiles, purgas, palets y piezas voluminosas y incómodas | Botellas, piezas moldeadas pequeñas, bebederos, desechos precortados y piensos de flujo libre |
| Altura de carga | Ruta de carga horizontal inferior para alimentación manual o mediante cinta transportadora | El material entra desde arriba a través de una tolva vertical. |
| Riesgo puente | Más adecuado para piezas planas que pueden atravesar una tolva estrecha | Funciona bien cuando el material cae libremente bajo la gravedad. |
| Necesidad de precorte | Puede reducir el corte previo para hojas y bandejas de tamaño adecuado | Es posible que sea necesario cortar el material plano de gran tamaño antes de cargarlo. |
| Posición de línea típica | Trituración primaria o directa de materias primas voluminosas en forma de láminas. | Granulación general después de la clasificación o reducción preliminar del tamaño. |
Especificaciones técnicas de la trituradora de bandejas y láminas de plástico
| Parámetro | Modelo ECH-800 | Modelo ECH-1200 | Modelo ECH-1500 |
|---|---|---|---|
| Diámetro del rotor | 450 milímetros | 500 milímetros | 560 milímetros |
| Longitud del rotor | 800 milímetros | 1200 mm | 1500 milímetros |
| Potencia del motor | 22 – 37 kW | 37 – 55 kW | 55 – 75 kW |
| Rendimiento | 300 – 600 kg/h | 500 – 1000 kg/h | 800 – 1500 kg/h |
| Peso | ~1500 kilogramos | ~2800 kilogramos | ~3200 kilogramos |
Triturador horizontal en acción: Vídeo
Preguntas frecuentes
Nuestra trituradora horizontal está diseñada para una variedad de plásticos, incluidos PVC rígido, PVC blando, ABS, PP, PE, PS y bandejas termoformadas. Es particularmente eficaz para artículos voluminosos pero ligeros.
Los modelos estándar suelen tener un plazo de entrega de 6 a 8 semanas. Las configuraciones personalizadas pueden requerir tiempo adicional. Por favor contáctenos para un cronograma de entrega específico.
Sí, ofrecemos servicios completos de instalación y capacitación de operadores en el sitio para garantizar que su equipo pueda operar y mantener el equipo de manera segura y eficiente.
Todas nuestras máquinas vienen con una garantía estándar de 1 año. Brindamos soporte postventa integral, incluido el suministro de repuestos y asistencia técnica.
Una trituradora horizontal proporciona una vía de alimentación más baja y más ancha para chatarra plana, voluminosa o incómoda. Esto ayuda a reducir los puentes y el precorte manual repetido en comparación con una tolva de alimentación superior angosta.
El material de las aspas, la disposición del rotor y la apertura de la criba deben seleccionarse entre el polímero, el espesor de la pared, el contenido de relleno, la contaminación, el tamaño de escamas deseado y el proceso posterior.
Guía de dimensionamiento de trituradoras e información de materiales
Envíe estos detalles antes de la cotización para que la trituradora horizontal pueda seleccionarse teniendo en cuenta el comportamiento real del material en lugar de dimensiones nominales únicamente.
| Parámetro de entrada del proyecto | Por qué es Importante para la Ingeniería |
|---|---|
| Polímero y tipo de producto. | Confirma la dureza del material, el comportamiento térmico y la compatibilidad con cuchillas estándar o resistentes al desgaste. |
| Largo, ancho, espesor y peso máximo de pieza | Determina la apertura de la tolva, la disposición de alimentación, la longitud del rotor y si se requiere precorte. |
| Relleno, refuerzo y contaminación. | Los plásticos minerales o rellenos de vidrio aumentan el desgaste y pueden requerir diferentes cuchillas, cribas y pasos de separación. |
| Rendimiento por hora requerido | Establece el tamaño del modelo, el rango del motor, la velocidad de alimentación y la capacidad de transporte aguas abajo. |
| Tamaño de salida requerido | Guía la apertura de la pantalla y determina si se necesita una segunda etapa de granulación. |
| Proceso posterior | El lavado, la extrusión, la peletización o la reutilización directa del triturado pueden requerir diferentes opciones de descarga y control de polvo. |
Garantía & soporte global de instalación
-
Cobertura de garantía
Garantía estándar de 12 meses cubriendo el engranaje, el motor principal, el bastidor y los defectos de fabricación. Las piezas de desgaste (cuchillas, tamices, rodamientos) no están incluidas pero están disponibles como repuestos con tiempos de entrega predecibles.
Garantía extendida de 24 meses disponible a pedido para proyectos con operación de turno continuo.
-
Instalación & soporte
Comisionado remoto a través de un recorrido por video está incluido en cada pedido; la mayoría de los equipos completan el arranque en una turno utilizando nuestro SOP y diagramas eléctricos.
Instalación en sitio está disponible en todo el mundo. La cuna de la criba articulada y el ajuste externo de las cuchillas mantienen el servicio rutinario corto; el reemplazo de las cuchillas se logra típicamente en menos de 45 minutos por un operador.
Solicitar presupuesto de triturador horizontal de bandejas de plástico
Indíquenos su tipo de plástico, las dimensiones de alimentación, la capacidad de producción objetivo y los requisitos del material triturado. Le recomendaremos una configuración de trituradora adecuada. Todas las especificaciones mostradas son rangos de referencia típicos; la configuración final se personaliza según su material de entrada, la distribución de la línea y sus requisitos de producción.
