PVCプラスチック微粉砕機・グラインダー
High-precision disc pulverizing system engineered to transform rigid PVC regrind, PE/PP pellets, and polymer scrap into calibrated 20–100 mesh powder with integrated water cooling and closed-loop screening.
- ウォータージャケットと空圧気流冷却のデュアル方式により、熱劣化とポリマーの溶融を防止します。
- マイクロメーターによるディスク隙間調整により、コンパウンディング用の均一な20–100 mesh（150–800 µm）粉末を実現します。
- クローズドループ式振動ふるいが粗粉を自動再循環させ、製品歩留まり100%を達成します。
Core Engineering Advantages
熱的安定性、無機フィラーに対する高い耐摩耗性、そしてロスゼロのクローズドループ粉末分級を実現するために構築されています。
-
水冷 & 空冷デュアル温度制御
ステーターハウジング周囲の内部冷却水流路と大風量（high-CFM）負圧空気循環の組み合わせにより、排出粉末を60°C以下に保ち、PVCの可塑化、変色、溶融を防止します。
-
校正済み20–100 Mesh粒度制御
外部マイクロメーター隙間調整機構により、粉砕室を分解することなくディスククリアランスを0.1 mm～0.5 mmで校正でき、150～800ミクロンの正確な粒度分布を達成します。
-
高クロム耐摩耗性研磨ディスク
研磨ディスクセグメントはCr12MoV / SKD11合金工具鋼から鍛造され、真空熱処理によりHRC 58–62に仕上げられています。高濃度CaCO3フィラーの摩耗に耐えるよう設計されており、各研磨ディスクセットは3～4回の再研磨が可能です。
-
クローズドループ式振動ふるい分級 & 返送
組み込まれた振動回転スクリーンが規格内粉末を袋詰めサイクロンへ直接分離すると同時に、規定外の粗粉を投入シュートへ自動的にバイパス返送し、原料利用率100%を達成します。
-
パルスジェット式負圧集塵ろ過
高効率サイクロン排出と補助パルスジェット式バグフィルターを備えた完全密閉型空圧搬送により、気密かつ負圧の作業環境を維持し、OSHA/ATEX工場安全基準に適合します。
-
負荷感知式振動供給 & 金属トラップ
電流検知速度制御を備えた自動電磁振動フィーダーがモーターの過負荷を防止します。上流のネオジム製ドロワーマグネットが回転研磨ディスクに到達する前に鉄系異物金属を捕集します。
粉砕原料と粉末の用途展開
RTM FineGrindシリーズは、リサイクル、コンパウンディング、回転成形、押出プロファイル向けに最適化された高嵩密度の熱可塑性樹脂粉末を製造します。
-
PVCパイプ & プロファイル粉砕品のコンパウンディング
硬質PVC粉砕フレークを30–60 mesh粉末に微粉砕し、二軸押出機、排水パイプ継手、サッシ・窓枠プロファイル製造へのダイレクトドライブレンド供給を可能にします。
-
PE & PP 回転成形用原料
バージンおよびリサイクルポリエチレン（LLDPE/HDPE）ペレットを、水タンク、カヤック、中空容器向けの高い嵩密度と優れた流動性を備えた35–50 mesh粉末に微粉化します。
-
マスターバッチ & ポリマー添加剤のブレンド
ポリマーキャリア樹脂やペレット化コンパウンドを微粉末に粉砕し、コンパウンディングラインにおける均一な着色顔料分散と添加剤の均質化を実現します。
-
PVCフローリング & カレンダーシート端材
耳トリム、高級ビニルタイル（LVT）の打ち抜き端材、ロールシート端材を均一な粉末に変換し、樹脂の熱劣化なしにバッキング層へ再混練・再利用します。
-
EVA / ゴム製フットウェアソール（靴底）リサイクル
架橋EVAフォーム、靴底のトリム端材、TPRフットウェア端材を微粉砕粉末にし、再生コンパウンドバッチや成形シート製造に活用します。
-
木材プラスチック複合材（WPC）
高吐出プロファイル押出の前に、木粉、天然繊維、カップリング剤と高せん断で均一にドライブレンドするための粒度調整済みポリマー粉末を生成します。
エンジニアリングレイアウト & 動作原理
電磁供給から自動サイクロン袋詰めまで、各サブシステムが同期して作動し、温度上昇を最小限に抑えながら高い粉末処理能力を維持します。
高速回転ディスクチャンバー
コアとなる粉砕セルは、精密バランス調整された固定ディスクと、噛み合わせ合金刃を備えた高速回転ディスクで構成されています。材料はディスクの中心に入り、遠心力によって径方向外側へ加速されながら、段階的なせん断、衝撃、微小摩砕作用を受けます。
- ウォータージャケット付きステーターが蓄積する摩擦熱を連続的に放熱します。
- 外部マイクロメーター隙間制御により、運転中にミクロン単位の粒度をリアルタイム校正できます。
- 動的ローターバランシングが振動を排除し、ベアリングの耐用年数を延長します。
空圧搬送、振動ふるい分け & サイクロン排出
排出された粉末は、高耐久排気ファンによる大風量（high-CFM）負圧気流に瞬時に同伴されます。この気流によって粉末は回転式振動スクリーンへ移送されながら急速に冷却されます。
- 精密振動スクリーンが規格内粉末と粗粉画分を分離します。
- 自動クローズドループ返送ダクトが規定以上の粗粒子を再粉砕のために送り戻します。
- ロータリーエアロックを備えたデュアルポート袋詰めサイクロンが、粉塵のないクリーンな包装を実現します。
技術仕様
RTM FineGrindの各モデルを比較し、貴社設備に最適なローター径、モーター定格、時間当たり処理能力を選択してください。
| モデル | 主電力 (kW) | ローター径 (mm) | ファン電力（kW） | ディスク刃（回転 + 固定） | 振動スクリーン (mm) | 処理の能力（kg/h） | 重量（kg） |
|---|---|---|---|---|---|---|---|
| RTM FineGrind 500 | 22 | 500 | 4 | 12 + 24 | 800 | 150 – 200 | 1,500 |
| RTM FineGrind 600 | 37 | 600 | 5.5 | 13 + 26 | 1,000 | 200 – 450 | 2,000 |
| RTM FineGrind 800 | 55 | 800 | 11 | 15 + 32 | 1,200 | 500 – 800 | 2,800 |

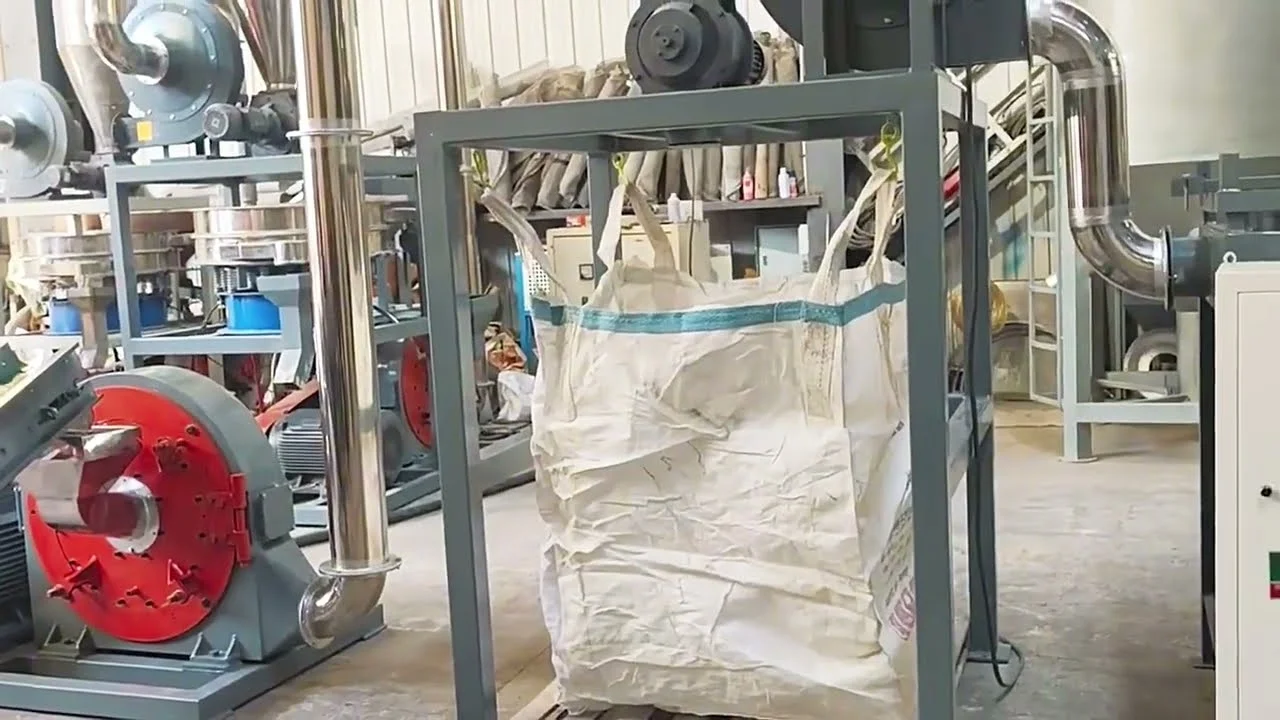

PVCプラスチック微粉砕機の稼働風景：動画
ペレットの投入から校正された微粉末の排出まで、高速微粉砕プロセスをご覧ください。
よくあるご質問 (FAQ)
保証 & グローバルエンジニアリングサポート
-
12ヶ月包括的機械保証
すべての主要機械アセンブリ、メインローターベアリング、および構造チャンバーは12ヶ月の産業用保証の対象であり、常備在庫された交換用ディスクセットおよび摩耗部品によってバックアップされています。
-
グローバル試運転 & ディスク校正サポート
当社は、現地試運転、電気統合サポート、オペレーター向けブレードギャップ校正トレーニング、ならびに定期的なディスク再研磨およびメンテナンスに関する詳細なビデオドキュメントを提供します。
FineGrind微粉砕機のカスタム見積もりを依頼する
原料ポリマー（PVC、LLDPE、PP、EVA）、投入寸法、目標メッシュ粒度、および必要な処理能力（kg/h）をお知らせください。Rumtooのエンジニアが、カスタマイズされたサイクロン捕集および空冷パラメータを備えた最適な微粉砕ライン構成をご提案します。
