PVC用高効率水平破砕機 パイプとプロファイル
長尺でかさばるプラスチック押出スクラップの粉砕用に特別に設計されています。水平投入口と高耐久性ローター設計を特徴とする当社の破砕機は、最小限のメンテナンスで安定的に大量のフレークを生産し、PVCパイプや窓枠のリサイクルラインを効率化します。.
硬質プラスチックのサイズ縮小のためのコアエンジニアリング機能
硬質 PVC パイプ、波形チューブ、厚肉押し出しプロファイルの加工に最適化された工業グレードの構造。.
Vカットせん断ローター技術
広がったせん断型ラダーナイフ形状を採用。精密なVカット動作により、切断抵抗を最小限に抑え、材料の飛び散りを防ぎ、粉塵の発生とエネルギー消費を大幅に削減します。.
SKD-11 / D2合金鋼ブレード
鍛造された高炭素・高クロム工具鋼のナイフを搭載。これらの高級刃は、優れた耐摩耗性と靭性を備え、衝撃の大きい用途でも鋭い切れ味を維持します。.
水平送り機構
特殊な水平送入シュートにより、長尺パイプの事前切断が不要になります。自動引き込み式送入機構により、6メートル以上のプロファイルも楽々と処理でき、手作業による事前切断は一切不要です。.
合理化された押出スクラップリサイクルプロセス
01. 連続インフィード
水平方向の荷重
長い硬質 PVC パイプまたは窓プロファイルは、床と平行に、延長された水平ホッパー シュート内に直接積み込まれます。.
02. サイズ縮小
高トルクせん断
頑丈なスチール製ローターが固定ベッドナイフに対して材料を動的に切断し、厚肉プラスチックを即座に分解します。.
03. 分類
均一な粒状化
フレークは、較正スクリーン クレードル (通常 12 mm - 20 mm) を通じて連続的に排出され、下流の処理に対して厳密に均一な出力サイズが確保されます。.
安全、メンテナンス、機械設計
- 油圧ホッパーとスクリーンアクセス
上部ホッパー ケーシングとスクリーン クレードル用の電動油圧開閉システムを備えており、ブレードの交換、清掃、メンテナンスを迅速に行うことができます。.
- 外部に取り付けられた高耐久性ベアリング
特大の球面ローラーベアリングは、切断室の外側の頑丈なスチール製ピローブロック内に隔離されており、ほこりや液体の汚染によってベアリングが損傷するのを防ぎます。.
- 統合型安全インターロック
厳格な電気安全リミット スイッチを装備しており、ホッパーが開かれるとメイン モーターが完全に無効になり、メンテナンス中のオペレーターの絶対的な安全が確保されます。.
- Q235 精密溶接シャーシ
堅牢な厚手の Q235 鋼溶接ハウジングは優れた振動減衰機能を備えており、太い固体ロッドや高密度プロファイルを粉砕する場合でも最大限の安定性を保証します。.
材料と用途
押し出し設備における長くて厚く、かさばる硬質プラスチックスクラップの一次サイズ縮小用に特別に設計されています。.
- PVCおよびPEパイプ
厚肉の給水管、ガス管、圧力管を容易に破砕できます。産業廃棄物としてだけでなく、一般家庭のリサイクルにも適しています。.
- PVC押出プロファイル
長い窓枠、ドアの外壁、トランクケーブル、剛性のある建物のトリム プロファイルに最適です。.
- 大型コルゲートチューブ
広い投入口により大口径の二重壁コルゲートパイプや電線管も安定して投入できます。.
- ソリッドロッドとシート
高密度 POM、ナイロン、または ABS ソリッドロッド、厚い射出成形不良品、大型の硬質プラスチックボードを処理できます。.

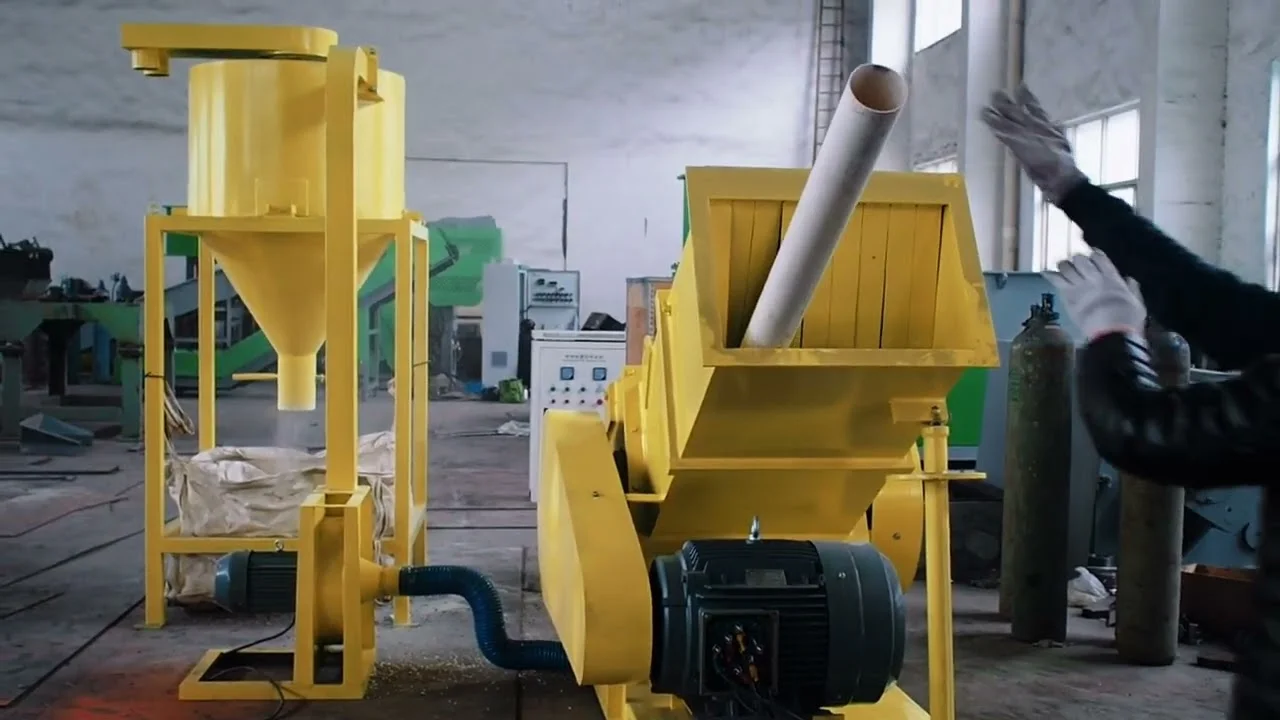

実際に動作を見てみましょう
詳細な技術仕様
| モデル | メインモーター（kW） | 回転式/固定式ナイフ | ローター径×長さ（mm） | フィード開口部（mm） | 推定出力（kg/h） |
|---|---|---|---|---|---|
| SWP-560/630 | 22 - 37 | 4 / 2 | 560 × 630 | 630 × 400 | 250 - 350 |
| SWP-730/830 | 55 - 75 | 6 / 2 | 730 × 830 | 830 × 500 | 450 - 700 |
| SWP-1000/1300 | 90 - 110 | 8 / 2 | 1000 × 1300 | 1300 × 600 | 850 - 1200 |
保証と設置
当社は、安定した動作と長期的なパフォーマンスを保証するために、強力なサポートで機器を支えています。.
- 全体的な保証
すべてのマシンには、通常の使用における材料および製造上の欠陥をカバーする 12 か月の部品保証が付いています。.
- グローバルなインストールサポート
エンジニアは、安全で効率的な起動を確実にするために、設置、試運転、オペレーターのトレーニングを提供できます。.
- 生涯技術サービス
保証期間終了後も、お客様の製品ラインの稼動を維持するために、技術サポートと純正スペアパーツの供給を継続いたします。.
技術的なFAQとエンジニアリングの詳細
当社の水平破砕機は、PVC、PE（HDPE/MDPE）、PP、ABS、POMなどの高密度硬質ポリマーの粉砕に特化して設計されています。水道管／ガス管、窓枠、サイディング、建築パネルなど、通常は上流工程で横切りが必要となる長尺押出スクラップの粉砕に特化して設計されています。.
標準ブレードはSKD-11（D2相当）高炭素合金鋼を鍛造し、58～62 HRCに硬化処理されています。PVC配合の研磨性（例：炭酸カルシウムフィラーの含有量）にもよりますが、ブレードは通常300～500時間使用すれば刃の交換が必要になります。ブレードは乾式研磨で最大6～8回まで繰り返し研磨できます。.
延長された水平シュートは、切断円の接線方向に配置されています。この形状とVカットローターの強力な内向きの掴み動作を組み合わせることで、長いパイプが制御された速度で自然に切断室に引き込まれ、跳ね返りやブリッジングを防ぎます。.
はい。本機はスクリーンクレードルをドロップダウン式にすることで、迅速な切り替えが可能です。標準のヘビーデューティースクリーンは、孔径12mmから40mmまでご用意しております。出力サイズは処理能力に直接影響します。PVC粉砕機や洗浄ラインへの直接投入には、16mmのスクリーンが一般的です。.
これは、特定のモデルの供給口とローターの噛み込みアークによって決まります。エントリーレベルのSWP-560シリーズは最大Ø250mmのパイプに対応し、ヘビーデューティータイプのSWP-1000は最大Ø630mmの硬質圧力パイプを直接吸引できます。モデル選定にあたっては、壁厚（SDR定格）も考慮する必要があります。.
当社の造粒機はすべて、高品質のコンタクタとリレー（シーメンス/シュナイダー製）を使用し、CE規格に準拠した安全インターロックを完備しています。制御盤には、メインモーター用の標準スターデルタ始動、過負荷保護、緊急停止回路が組み込まれています。.
