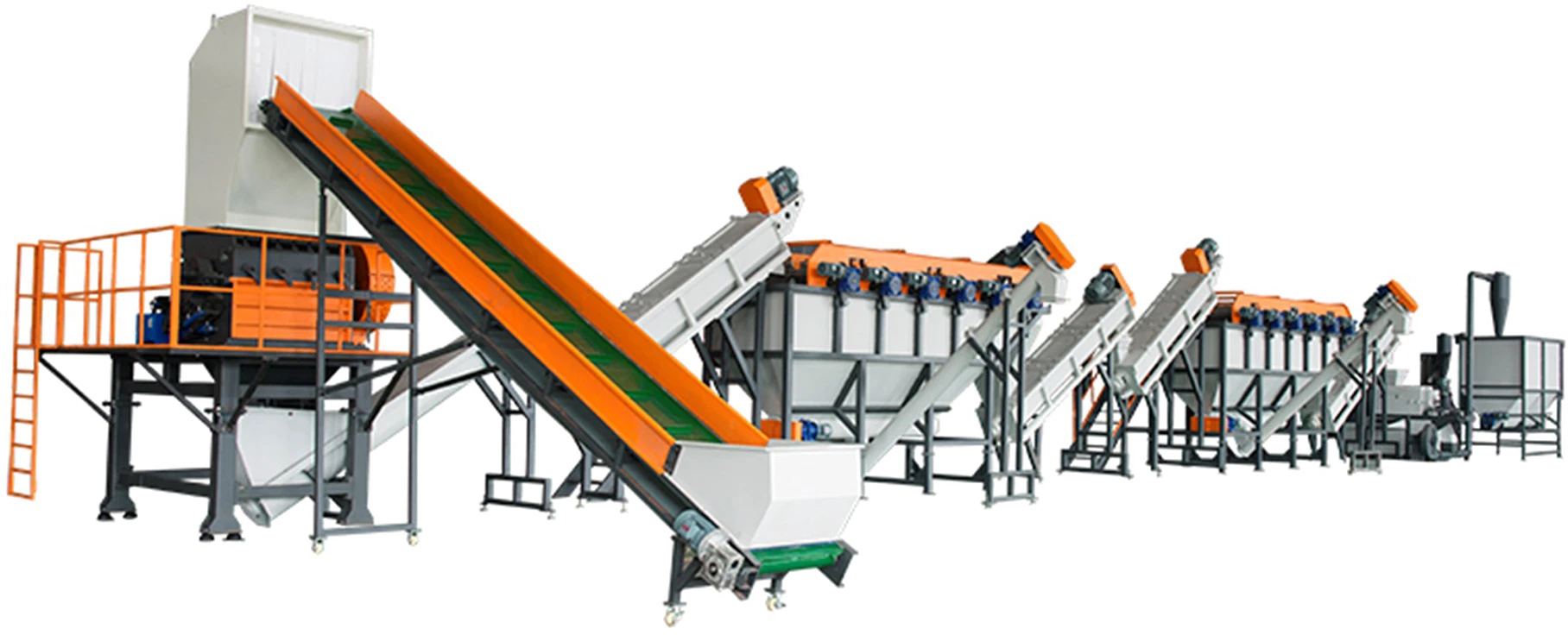

خط غسيل وإعادة تدوير الأكياس المنسوجة PP والرافيا والأكياس الكبيرة FIBC
مصمم خصيصاً للبولي أوليفينات المرنة والمنسوجة عالية الشد. يزيل التربة العنيدة وبقايا الأسمنت وأحبار الطباعة مع منع التفاف الخيوط تماماً، مما يوفر رقائق نظيفة برطوبة تقل عن 2–3% للبثق والتحبيب المباشر.
- فرم أحادي العمود متخصص مانع للتشابك ومصمم خصيصاً لحلقات أكياس FIBC المتينة والأكياس المنسوجة.
- فصل هيدروديناميكي متعدد المراحل بالطفو والترسيب مع تفريغ آلي مستمر للرواسب.
- نزع المياه بمكبس عصارة لولبي ميكانيكي مستمر لتجهيز المواد للتغذية المباشرة في آلة البثق.
تكوين ومخطط خط غسيل أكياس PP المنسوجة والأفلام البلاستيكية
هندسة معيارية مصممة للتكامل المرن مع المصنع، والنقل المستمر للمواد، وسهولة الصيانة لأكياس الشد العالي المنسوجة، وأكياس الجامبو FIBC، والأفلام البلاستيكية الزراعية.
يوضح هذا المخطط خط غسيل صناعي مستمر نموذجي. حيث يتم تخصيص أبعاد المعدات، وأطوال الأحواض، ومراحل نزع المياه والعصر بالمكبس اللولبي وفقاً لمستويات تلوث المواد الخام، والطاقة الإنتاجية المستهدفة، ومساحة عنبر الإنتاج.
الميزات الرئيسية لخط غسيل الأكياس المنسوجة
تقليل حجم ميكانيكي متخصص، وتطهير بالاحتكاك بقوة طرد مركزية عالية، وتجفيف مستمر.
-
فرم مانع للتشابك والالتفاف
دوار V متخصص أحادي المحور يمنع أحزمة الرفع لأكياس الجامبو FIBC والشرائط المنسوجة من الالتفاف حول المحور أو سد حجرة التقطيع.
-
تطهير باحتكاك عالي بقوة طرد مركزية
غسالة احتكاك طاردة مركزية بسرعة 1,200–1,500 دورة في الدقيقة تزيل بقوة الأتربة العالقة، وبقايا الأسمنت، وأحبار الطباعة، والمواد اللاصقة السطحية.
-
نزع المياه بالعصر الميكانيكي بالمكبس اللولبي
مكبس لولبي مستمر للخدمة الشاقة يعصر المياه الزائدة ميكانيكياً، مما يحقق رطوبة متبقية ≤ 2–3% جاهزة للتغذية المباشرة في جهاز البثق والتحبيب.
-
توفير المياه بدورة مغلقة
أحواض فصل هيدروديناميكية بالطفو والترسيب متعددة المراحل مزودة بحلازین سفلية لتفريغ الرواسب تحصر استهلاك المياه النقية في 1.5–3.0 طن/ساعة فقط.
الأكياس المنسوجة وخامات الرافيا المستهدفة
مصممة للتعامل مع نفايات البولي أوليفين المرنة والمنسوجة عالية الشد وشديدة التلوث.
-
أكياس PP المنسوجة & أكياس الأسمنت
أكياس الأسمدة، والأعلاف، والأسمنت الناتجة عن مخلفات المستهلكين والمصانع والمحملة بغبار المعادن، والأتربة، وطبقات أحبار الطباعة.
-
أكياس الجامبو FIBC & أكياس التعبئة الضخمة
حاويات البولي بروبيلين السائبة عالية السعة (Big Bags) بما في ذلك أربطة الرفع المتينة والهياكل المنسوجة متعددة الطبقات.
-
خيوط رافيا PP & مخلفات الأقمشة غير المنسوجة
أشرطة رافيا PP المبثوقة، وهوامش قص النسيج، وخيوط الغزل المفكوكة، ومخلفات تصنيع أقمشة سبونبوند غير المنسوجة.
-
أفلام PE/PP الزراعية والصناعية
أفلام التغطية الزراعية (الملش) شديدة الاتساخ، وشرائح البيوت المحمية، وأفلام التغليف الصناعي المتوافقة مع خطوط الغسيل المزدوجة.
عملية غسيل الأكياس المنسوجة: خطوة بخطوة
تدفق مواد آلي بالكامل يتم التحكم فيه بواسطة PLC، من بالات الأكياس الصناعية المستعملة إلى رقائق منخفضة الرطوبة جاهزة للبثق.
-
فتاحة بالات + مفرمة أحادية المحور مانعة للالتفاف
تقوم فتاحات البالات الهيدروليكية بفك البالات المضغوطة لتغذية آلة تمزيق أحادية العمود عالي العزم مزود بسكاكين ثابتة منحنية لقص الألياف المنسوجة القوية إلى 40–80 مم دون حدوث التفاف حول الدوار.
-
طاحونة رطبة (غسيل أولي)
محببات مبردة بالماء مزودة بسكاكين SKD-11 بنظام القطع المقصي تقطع المواد المفرومة إلى رقائق متجانسة بحجم 10–20 مم بينما يقوم حقن الماء بالغسيل الأولي للرمال والأتربة الكاشطة.
-
غسالة الاحتكاك عالية السرعة
دوار طارد مركزي يعمل بسرعة 1,200–1,500 دورة في الدقيقة يولد احتكاكاً ميكانيكياً شديداً بين الرقائق، مما يزيل أحبار الطباعة السطحية والمواد اللاصقة والأوساخ المستعصية عبر مناخل سبائكية مثقوبة.
-
حوض فصل بالطفو والترسيب متعدد المراحل + شطف
تترسب الرمال الثقيلة وبقايا الأسمنت والمعادن بسرعة إلى القاع في خزان فصل الطفو والغوص الخاص بنا وتُزال بواسطة حلزونات تفريغ مستمرة، بينما تطفو رقائق البولي أوليفين النظيفة للأمام عبر عجلات تجديف آلية.
-
تجفيف ميكانيكي بمكبس لولبي (عصارة)
مكبس عصارة لولبي متغير الخطوة للخدمة الشاقة يضغط رقائق الأكياس المنسوجة الرطبة ميكانيكياً، مما يزيل غالبية الماء الشعري ويخفض الرطوبة المتبقية إلى ما دون 5–8% دون استهلاك طاقة حرارية.
-
مجفف حراري إعصاري وميضي
يعمل نظام أنابيب الهواء الساخن على تبخير الرطوبة السطحية النهائية بسرعة، مما يخفض محتوى الماء المتبقي بموثوقية إلى أقل من 2–3% بينما تقوم مجمعات الأعاصير بتفريغ الغبار الدقيق.
-
صومعة تخزين → تحبيب مباشر
يتم نقل الرقائق النظيفة والمجففة منخفضة الرطوبة بضغط الهواء إلى صومعة تخزين مؤقتة مؤتمتة، لتكون جاهزة للتغذية المباشرة والمستمرة إلى آلات بثق وتحبيب بتقطيع حلقة الماء.
المواصفات الفنية لخط غسيل أكياس PP المنسوجة
معلمات تقنية شاملة عبر قدرات الإنتاج القياسية لدينا. تتوفر تكوينات مخصصة حسب الطلب.
| المواصفة / الموديل | RWL-500 | RWL-1000 | RWL-1500 | RWL-2000 | RWL-3000 |
|---|---|---|---|---|---|
| قدرة الإدخال | 500 kg/h | 1,000 kg/h | 1,500 kg/h | 2,000 kg/h | 3,000 kg/h |
| المواد الخام القابلة للمعالجة | أكياس البولي بروبيلين المنسوجة، وأكياس الأسمنت، وأكياس الجامبو (FIBC)، والرافيا، وأفلام LDPE الزراعية | أكياس البولي بروبيلين المنسوجة، وأكياس الأسمنت، وأكياس الجامبو (FIBC)، والرافيا، وأفلام LDPE الزراعية | أكياس البولي بروبيلين المنسوجة، وأكياس الأسمنت، وأكياس الجامبو (FIBC)، والرافيا، وأفلام LDPE الزراعية | أكياس البولي بروبيلين المنسوجة، وأكياس الأسمنت، وأكياس الجامبو (FIBC)، والرافيا، وأفلام LDPE الزراعية | أكياس البولي بروبيلين المنسوجة، وأكياس الأسمنت، وأكياس الجامبو (FIBC)، والرافيا، وأفلام LDPE الزراعية |
| المفرمة أحادية العمود الأساسية | 37 كيلوواط (دوار V مانع للتشابك والالتفاف) | 55 كيلوواط (دوار V مانع للتشابك والالتفاف) | 75 كيلوواط (دوار V للخدمة الشاقة) | 90 كيلوواط (دوار V للخدمة الشاقة) | 132 كيلوواط (مكبس هيدروليكي مزدوج عالي العزم) |
| محرك المحبب الرطب | 45 كيلوواط (قطر 600 مم) | 75 كيلوواط (قطر 800 مم) | 90 كيلوواط (قطر 900 مم) | 110 كيلوواط (قطر 1,000 مم) | 160 كيلوواط (مزدوج قطر 800 مم) |
| علم تعدين الشفرات والسكاكين | SKD-11 / D2 (HRC 58–60) | SKD-11 / D2 (HRC 58–60) | SKD-11 / D2 (HRC 58–60) | SKD-11 / D2 (HRC 58–60) | SKD-11 / D2 (HRC 58–60) |
| سرعة دوار غسالة الاحتكاك | 1,200 دورة في الدقيقة (22 كيلوواط) | 1,400 دورة في الدقيقة (37 كيلوواط) | 1,400 دورة في الدقيقة (45 كيلوواط) | 1,500 دورة في الدقيقة (55 كيلوواط) | 1,500 دورة في الدقيقة (75 كيلوواط) |
| مراحل الفصل بالطفو والترسيب | مرحلة واحدة (4.5 م / 3 مجاديف) | مرحلتان (6.0 م / 4 مجاديف) | مرحلتان (8.0 م / 5 مجاديف) | 3 مراحل (10.0 م / 6 مجاديف) | 3 مراحل (12.0 م / 8 مجاديف) |
| مستوى الرطوبة النهائي | ≤ 2–3% (عصارة ميكانيكية) | ≤ 2–3% (عصارة + مجفف حراري) | ≤ 2–3% (عصارة + مجفف حراري) | ≤ 2% (عصارة للخدمة الشاقة + مجفف حراري) | ≤ 2% (عصارة مزدوجة + مجفف حراري) |
| تدوير المياه (معدل التعويض) | 15–20 م³/ساعة (~1.5 طن/ساعة تعويض) | 25–35 م³/ساعة (~2.5 طن/ساعة تعويض) | 35–45 م³/ساعة (~3.5 طن/ساعة تعويض) | 50–65 م³/ساعة (~4.5 طن/ساعة تعويض) | 70–90 م³/ساعة (~6.0 طن/ساعة تعويض) |
| القدرة المركبة & المساحة المطلوبة | ~250 كيلوواط (42 م × 15 م × 6 م) | ~350 كيلوواط (50 م × 15 م × 6 م) | ~470 كيلوواط (60 م × 25 م × 6 م) | ~650 كيلوواط (80 م × 30 م × 6 م) | ~850 كيلوواط (80 م × 40 م × 6 م) |
ملاحظة: يمكن تخصيص المعلمات. يعتمد التكوين النهائي والقدرة المركبة ومساحة الإشغال على مستوى تلوث المواد الخام وأهداف العملية اللاحقة.
مقارنة الأنظمة: خط رومتو (Rumtoo) المخصص مقابل خطوط الغسيل التقليدية
كيف يتفوق نظامنا للفرم الشاق المانع للتشابك، والغسيل بالاحتكاك عالي قوة التسارع (high-G)، ونزع المياه بالعصارة الميكانيكية على أنظمة إعادة تدوير الأفلام العامة.
| مؤشر الأداء | خط Rumtoo المتخصص في أكياس البولي بروبيلين المنسوجة | خطوط الغسيل التقليدية / القياسية |
|---|---|---|
| فرم مانع للتشابك والالتفاف | دوار V أحادي العمود متخصص مع دافع هيدروليكي وسكاكين مضادة؛ بدون أي التفاف للأحزمة أو توقف للمحرك. | مفرمة ثنائية العمود أو محبب بدوار مفتوح؛ تلتف حلقات أكياس FIBC عالية الشد بسرعة حول الأعمدة وتتسبب في إيقاف المحركات. |
| إزالة الرمال الثقيلة & الرواسب | حوض متعدد المراحل للفصل بالطفو والترسيب مع لولب تنظيف سفلي مستمر وصمامات آلية لتفريغ الرواسب. | أحواض مسطحة القاع مع تجريف يدوي؛ تعاود الرمال الكاشطة الدوران وتسبب تآكلاً شديداً للمضخات والسكاكين. |
| الغسيل بالاحتكاك & إزالة أحبار الطباعة | غسالة احتكاك طاردة مركزية عالية السرعة (1,200–1,500 دورة في الدقيقة) مع غسيل عكسي تزيل أحبار الطباعة والأوساخ السطحية. | الشطف بمجاديف منخفضة السرعة (<500 دورة/دقيقة)؛ تبقى أحبار الطباعة العنيدة والطلاءات الكيميائية والمواد اللاصقة ملتصقة بالبلاستيك. |
| التجفيف ونزع المياه & نسبة الرطوبة النهائية | مكبس عصارة لولبي تدريجي مستمر يحقق نسبة رطوبة ≤ 2–3%؛ جاهز للتغذية المباشرة في آلة البثق. | نزع المياه بالطرد المركزي فقط، مما يترك رطوبة تتراوح بين 8–15%؛ ويتطلب سخانات أنابيب حرارية كهربائية باهظة التكلفة. |
| قطع الغيار المعرضة للتآكل & المواد المعدنية المقاومة | فولاذ مقاوم للصدأ SUS304 في جميع مناطق التلامس الرطب؛ شفرات SKD-11/D2 معالجة بالتبريد الفائق (HRC 58–60). | أحواض من الفولاذ الكربوني بطلاء معرض للتآكل؛ وفولاذ أدوات عام يتطلب شحذاً متكرراً. |
| توفير المياه & إعادة التدوير بنظام مغلق | إعادة تدوير بدورة مغلقة وتدفق عكسي مع دمج نظام التعويم بالهواء المنحل (DAF)؛ تعويض المياه العذبة يقتصر على 1.5–3.0 طن/ساعة. | دورة أحادية مفتوحة أو تدفق فائض غير مدار، مما يؤدي إلى نفقات مياه باهظة وغرامات بيئية جسيمة. |
خط غسيل أكياس PP المنسوجة أثناء التشغيل: فيديو
شاهد خط الغسيل والفصل والتجفيف عالي السرعة الخاص بنا وهو يعمل في ظروف صناعية حقيقية.
الأسئلة الشائعة
اعتبارات تشغيلية وهندسية رئيسية لاستثمارك في خط الغسيل.
تتميز أكياس البولي بروبيلين المنسوجة وأكياس الجامبو (FIBC) بقوة شد فائقة تجعل المفارم التقليدية ثنائية العمود أو المحببات ذات الدوار المفتوح عرضة للانحشار. تدمج مفرمتنا أحادية العمود للخدمة الشاقة دوار V متخصصاً مانعاً للتشابك والالتفاف مع سكاكين مضادة منحنية، وتغذية بمكبس هيدروليكي أفقي، وخلوص دوار مصنع بدقة بالغة. يؤدي ذلك إلى قص الخيوط المنسوجة الطويلة إلى قطع محكومة بحجم 40–80 مم قبل مرحلة التحبيب الرطب اللاحقة، مما يمنع التفاف المواد حول الدوار أو توقف المحرك المفاجئ.
تحمل المواد الخام مثل أكياس الأسمنت والأكياس الزراعية رواسب غير عضوية كاشطة. يعتمد الخط حوض فصل هيدروديناميكي متعدد المراحل بالطفو والترسيب مزوداً بمستخرجات حمأة لولبية سفلية مستمرة وعجلات تجديف دوارة للخدمة الشاقة. تترسب الرمال الثقيلة والأسمنت سريعاً بفعل الجاذبية ويتم تصريفها عبر صمامات تطهير آلية، بينما تطفو رقائق البولي أوليفين النظيفة (كثافتها 0.91–0.96 جم/سم³) نحو الأمام. كما تم تعزيز مناطق التلامس الرطب ومضخات تدوير المياه ببطانات مقاومة للتآكل.
نظراً لأن رقائق الأكياس المنسوجة تتميز بمساحة سطح نوعية عالية واحتفاظ شعري بالماء، فإن المجففات الطاردة المركزية القياسية تترك عادة رطوبة تتراوح بين 8–15%. تدمج رومتو (Rumtoo) مكبس عصارة لولبي ميكانيكي مستمر يتبعه مجفف هواء حراري عالي الكفاءة، مما يقلل الرطوبة المتبقية باستمرار إلى ما دون 2–3% (≤2% للتغذية المباشرة في آلة البثق). وهذا يقضي على تصاعد الأبخرة المفاجئ وعيوب الفقاعات أثناء عملية التحبيب اللاحقة.
نعم. يتميز الخط بغسالة احتكاك طاردة مركزية عالية السرعة تعمل عند 1,200–1,500 دورة في الدقيقة مدمجة مع غسيل مائي بالتدفق العكسي ومعالجة كيميائية اختيارية بالغسيل الساخن. ويؤدي التحريك الميكانيكي العنيف بين الرقائق وبعضها وبين الرقائق والمناخل إلى تجريد طبقات الحبر والمواد اللاصقة والرواسب اللزجة من الأشرطة المنسوجة دون الإضرار بالوزن الجزيئي للبوليمر.
يتميز نظامنا بدورة مياه مغلقة لتقليل سحب المياه العذبة إلى أدنى حد. تتدفق مياه المعالجة بنظام التدفق العكسي المتتالي—من أحواض الشطف النظيفة في المراحل اللاحقة عائداً نحو مراحل الغسيل المسبق. ويتكامل الخط مع وحدات التعويم بالهواء المنحل (DAF) ومرشحات الحمأة الاهتزازية متعددة المراحل، مما يقلل تجديد المياه العذبة إلى ما بين 1.5–3.0 أطنان فقط في الساعة لخط مستمر بقدرة 1,000 كجم/ساعة.
تُصنع جميع سكاكين القطع في المفرمة والمحبب من فولاذ أدوات سبائكي ممتاز D2 (Cr12MoV) أو SKD-11، ومعالجة حرارياً حتى HRC 58–60 لمقاومة فائقة للتآكل ضد المواد الخام الرملية. كما تُصنع جميع أحواض الغسيل، وأعمدة المجاديف، ومناخل غسالة الاحتكاك، ومكونات مكبس عصارة نزع المياه اللولبي الملامسة للماء باستمرار من الفولاذ المقاوم للصدأ SUS304 لضمان متانة طويلة خالية من الصدأ.
إن البلاستيك الصلب (العبوات، الصناديق) المعالج على خط غسيل البلاستيك الصلب يتكسر بسهولة ويتم تجفيفه بالطرد المركزي مع احتكاك سطحي منخفض. بينما تتميز أكياس PP المنسوجة وأكياس FIBC بمرونة عالية، وقدرة فائقة على الطفو، وميل للتشابك. تم تحسين خطنا خصيصاً للمواد المرنة واللينة: حيث يشتمل على هيكل تمزيق مانع للالتفاف، وحلازین تغذية قسرية، وأحواض غمر بمجاديف، وتجفيف بالعصر عالي الضغط تفتقر إليه خطوط البلاستيك الصلب القياسية.
يتطلب خط نموذجي بقدرة 1,000 كجم/ساعة مساحة ورشة عمل صافية تبلغ حوالي 50 م × 15 م × 6 م، بينما يشغل تكوين 2,000 كجم/ساعة حوالي 80 م × 30 م. وتتطلب التركيبات أرضية خرسانية مسلحة (بسمك لا يقل عن 250 مم مع قنوات تصريف)، ومحولاً صناعياً مخصصاً (حمولة متصلة بين 350–650 كيلوواط)، وهواءً مضغوطاً (0.6–0.8 ميجاباسكال). ونحن نقدم تصميماً هندسياً كاملاً ثنائي وثلاثي الأبعاد (2D/3D) لمخطط المصنع مخصصاً لمنشأتك.
الضمان والتركيب
-
نطاق الضمان
تغطية ضمان شاملة قياسية لمدة 12 شهراً لجميع الهياكل الإنشائية وصناديق التروس والمحركات والمكونات الكهربائية ضد عيوب التصنيع.
-
التركيب & التشغيل
تجميع ميكانيكي في الموقع، وتمديدات كهربائية، ومعايرة أجهزة PLC، وتدريب المشغلين على السلامة، ودعم توريد قطع الغيار مدى الحياة عالمياً.
طلب عرض سعر لخط غسيل الأكياس المنسوجة
شارك تفاصيل مادتك وهدف السعة ومتطلبات المشروع. وسنوصي بتهيئة مناسبة.
